TIETOA MEIDÄN KARTOISTA

Lue alta miksi juuri tarkoitukseen tehty kartta on ylivertainen perinteiseen retkeilykarttaan verrattuna.

RUUDUKKO

MGRS 1KM/10KM/100KM

PROJEKTIO

ETRS-TM35FIN

AINEISTO

MML, ESRI, GOOGLE, MAPBOX

SUUNNITELTU KÄYTTÖÖN / MGRS-KOORDINAATISTO / KARTTA-AINEISTO / SATELLIITTIKARTAT / A3 KARTTOJEN KOKO / KARTTAMATERIAALIT / KENTTÄKÄYTTÖ JA LUETTAVUUS / KARTTOJEN KOPIOINTI JA JAKAMINEN

Suunniteltu oikeaan käyttöön

Northgridmaps -kartat on tehty käyttöön, ei pelkästään näyttämään hyvältä. Karttojen suunnittelussa painotetaan erityisesti luettavuutta, kestävyyttä ja käytännöllisyyttä erilaisissa olosuhteissa – metsässä, tunturissa, harjoituksissa, vaelluksilla ja suunnittelukäytössä.

Kartat tuotetaan huolellisesti yhdistämällä tarkkaa maastoaineistoa, selkeitä symboliikoita ja sotilaskarttoista tuttua ruudukkorakennetta. Lopputuloksena on kartta, joka toimii nopeasti myös silloin, kun näkyvyys, sää tai tilanne eivät ole täydellisiä.

MGRS-KOORDINAATISTO

Mikä on MGRS?

MGRS (Military Grid Reference System) on kansainvälisesti (mm. NATO) käytetty koordinaattijärjestelmä, jota hyödynnetään erityisesti sotilas-, turvallisuus-, pelastus- ja viranomaiskäytössä. Järjestelmä perustuu UTM-ruudukkoon ja mahdollistaa sijainnin ilmoittamisen nopeasti ja tarkasti.

MGRS:n etuna on sen selkeys maastossa. Koordinaatit voidaan lukea kartalta nopeasti ilman pitkiä desimaaliarvoja tai monimutkaisia astejärjestelmiä.

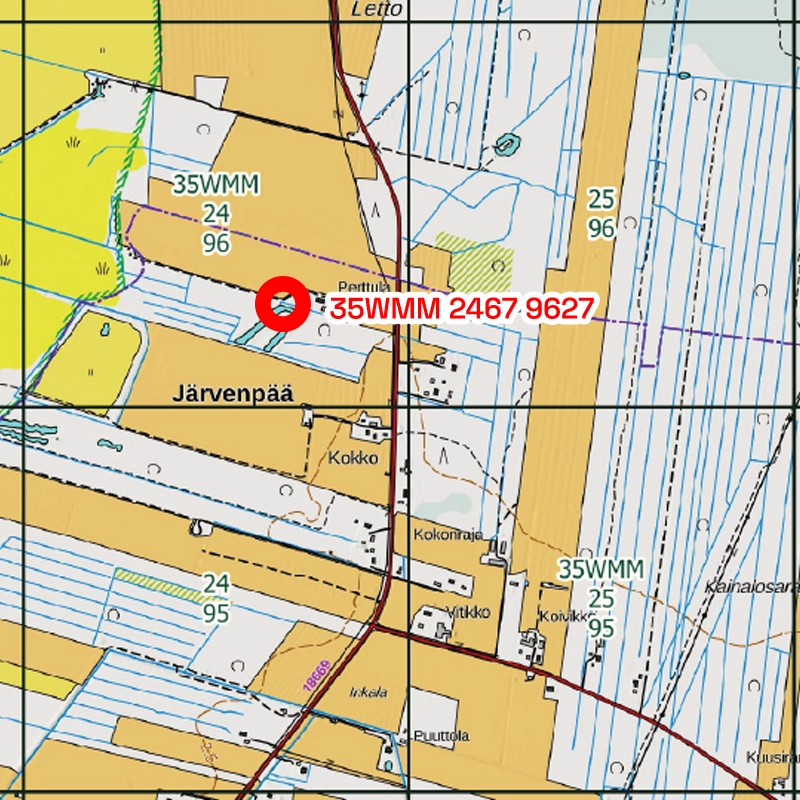

Esimerkki MGRS-koordinaatista:

35WMM 2467 9627

Tämä kertoo:

  • UTM-vyöhykkeen
  • 100 km ruudun tunnuksen
  • tarkemman sijainnin ruudun sisällä 10m tarkkuudella.

Miksi käytämme MGRS-ruudukkoa?

MGRS on käytännössä erittäin tehokas maastossa:

  • sijainti voidaan ilmoittaa nopeasti radiolla
  • ruudukko toimii hyvin myös ilman GPS:ää
  • kartalta mittaaminen on nopeaa
  • koordinaatit ovat yhteensopivia useimpien taktisten järjestelmien kanssa

Ruudukko auttaa:

  • suunnistuksessa
  • reitin suunnittelussa
  • maalinosoituksessa
  • etsintä- ja pelastustoiminnassa
  • tilanteiden koordinoinnissa



Kaikkein helpoin vastaus tähän kysymykseen on silti: ”Koska kaikki liittolaisemmekin käyttävät”.

1 km MGRS-ruudukko

Useimmissa kartoissamme käytetään 1 kilometrin MGRS-ruudukkoa.

Tämä tarkoittaa:

  • jokainen ruutu on 1000 × 1000 metriä maastossa
  • ruudukko helpottaa etäisyyksien arviointia
  • sijainti voidaan ilmoittaa nopeasti ruutujen avulla

Ruudukon keskelle lisättävät tunnisteet helpottavat ruutujen tunnistamista myös silloin, kun karttaa käytetään nopeasti tai heikossa valaistuksessa.

KARTTA-AINEISTO

Karttojen pohjana käytetään tarkkaa suomalaista maastoaineistoa ja korkealaatuisia karttalähteitä. Kartta-aineisto yhdistetään useista lähteistä riippuen kartan tyypistä.

Käytössä on esimerkiksi:

  • Maanmittauslaitoksen maastoaineistoa
  • ESRI korkeusmallit
  • satelliittikuvia
  • Ortoilmakuvia
  • avoimia paikkatietoaineistoja
  • tie- ja vesistöaineistoja

Aineisto käsitellään ja optimoidaan karttakäyttöön QGIS-pohjaisessa tuotantoprosessissa.

Korkeuskäyrät ja maaston muodot

Korkeuskäyrät auttavat hahmottamaan maaston:

  • mäet
  • rinteet
  • notkot
  • harjanteet
  • laaksot

Hyvin suunniteltu korkeuskäyrästö tekee kartasta huomattavasti helpomman lukea maastossa.

Korkeuskäyrien lisäksi maastokartoissa käytetään:

  • kevyttä hillshade-varjostusta helpottamaan maaston hahmottamista nopeasti
  • eri maastotyyppien kontrastikorostuksia

Näiden avulla maaston muodot erottuvat selkeämmin myös nopeasti vilkaistaessa.

SATELLIITTIKARTAT

Milloin satelliittikartta on hyödyllinen?

Satelliittikartta näyttää maaston sellaisena kuin se oikeasti näyttää ilmasta käsin.

Tämä auttaa:

  • tunnistamaan avoimet alueet
  • hahmottamaan metsän tiheyttä
  • löytämään hakkuualueet
  • arvioimaan näkyvyyttä
  • suunnittelemaan liikkumista

Satelliittikuvien päälle lisätään:

  • MGRS-ruudukko
  • koordinaatit
  • mittakaava
  • tarvittavat karttamerkinnät

A3-KARTTOJEN KOKO

Mikä on A3-koko?

A3 on erittäin käytännöllinen koko maastokäyttöön.

A3-arkin koko on:

297 × 420 mm

Se tarjoaa:

  • enemmän näkyvää aluetta kuin A4
  • hyvän luettavuuden
  • riittävän yksityiskohtaisuuden
  • helpon mukana kannettavuuden

A3-koko toimii hyvin:

  • reisitaskussa
  • karttataskussa
  • ajoneuvossa
  • pöytäkäytössä
  • suunnittelussa

Kuinka paljon aluetta yksi A3 kartta näyttää?

Näkyvän alueen määrä riippuu mittakaavasta.

Esimerkiksi:

1:25 000

  • 1 cm kartalla = 250 m maastossa
  • erittäin hyvä yleismaastokartta
  • hyvä tasapaino yksityiskohtien ja näkyvän alueen välillä

1:50 000

  • suurempi näkyvä alue
  • nopea yleiskuvan hahmottaminen
  • hyvä reittisuunnitteluun

KARTTAMATERIAALIT

Kenttäkartat

Kenttä- ja satelliittikartat painetaan synteettiselle paperille.

Materiaali:

  • kestää kosteutta
  • kestää repeytymistä
  • toimii kylmässä ja märässä
  • ei pehmene sateessa
  • ei vaadi ympärilaminointia



Synteettisiä karttamateriaaleja käytetään yleisesti kaikkein laadukkaimmissa suunnistuskartoissa ja ammattikäytössä.

Paperikartat

Paperikartat painetaan laadukkaalle paperille.

Ne soveltuvat:

  • varakäyttöön
  • harjoitteluun
  • suunnitteluun
  • tilanteisiin, joissa vedenkestävyys ei ole välttämätöntä

Varakartta tarjoaa saman karttasisällön edullisempaan hintaan. Paperikartat saa myös laminoituna jolloin kartasta tulee täysin vedenpitävä, mutta kenttäkäytettävyys heikkenee.

Seinäkartat

Seinäkartat painetaan jämäkälle julistemateriaalille.

Ne sopivat:

  • suunnitteluun
  • sisustukseen
  • tilannekuvaksi
  • toimistoihin
  • mökeille
  • varustehuoneisiin

Suurempi koko mahdollistaa yksityiskohtien tarkastelun myös kauempaa.

KENTTÄKÄYTTÖ JA LUETTAVUUS

Kartan pitää toimia nopeasti

Hyvä maastokartta ei ole vain tarkka — sen pitää olla nopeasti luettava.

Siksi kartoissa painotetaan:

  • selkeitä värejä
  • riittävää kontrastia
  • luettavia korkeuskäyriä
  • helposti havaittavaa ruudukkoa
  • yksinkertaista symboliikkaa

Kartta suunnitellaan niin, että tärkeät tiedot löytyvät yhdellä vilkaisulla.

Karttojen kopiointi ja jakaminen

Karttamme on tehty käyttöä varten. Emme halua tarpeettomasti rajoittaa karttojen käyttöä harjoituksissa, suunnittelussa tai maastossa, joten yksittäisten karttojen kopiointi omaan käyttöön tai ryhmän sisäiseen käyttöön ei ole meille ongelma.

Jos monistat karttoja itse, tarkista AINA mittakaava-asetukset ennen operatiivista käyttöä!

Jos kuitenkin tarvitset suurempia määriä karttoja esimerkiksi:

  • koulutuksiin
  • harjoituksiin
  • tapahtumiin
  • partiolle
  • yhdistykselle
  • reserviläistoimintaan
  • yrityskäyttöön

painamme mielellämme kartat valmiiksi puolestasi.

Peruspaperille painetut varakartat ovat erittäin kustannustehokas vaihtoehto suuriin määriin, ja myös synteettisestämateriaalista valmistetuista kenttäkartoista voidaan tehdä merkittäviä määräalennuksia suuremmille tilauksille.

Valmiiksi painetut kartat takaavat:

  • tasaisen laadun
  • oikeat värit ja mittakaavan
  • kestävän lopputuloksen
  • nopean käyttöönoton
  • mahdollisuuden saada kaikki kartat identtisinä

Tarvittaessa voimme toimittaa myös:

  • numeroidut kartat
  • yksikkökohtaiset merkinnät
  • omat logot ja tunnukset
  • harjoitusaluekohtaiset versiot
  • räätälöidyt ruudukot ja merkinnät

Jos tarvitset suuremman erän karttoja, ota yhteyttä — katsotaan sopiva ratkaisu käyttötarkoituksen mukaan.
